起重电子围栏

　　常用的电子围栏主要包括脉冲电子围栏、张力电子围栏、振动电子围栏、红外对射、泄漏感应电缆等类型。

　　一、脉冲电子围栏

　　脉冲电子围栏统主要由核心脉冲发生电路、报警器、主控制器3大部分组成。脉冲发生器(主机)通电后发射端口向前端围栏发出脉冲电压，前端围栏上形成回路后把脉冲回到主机的接收端口，此端口接收反馈回来的脉冲信号；同时主 机还会探测两个发射端之间的电阻值。如果前端围栏遭到破坏造成断路或短路，脉冲主机的接收端口接收不到脉冲信号或两个发射端之间的电阻太小，主机都会发出报警并将信号传给周边的安防设备。通常控制器安装在室内，前端围栏沿着围墙安装。（如图1.1所示）

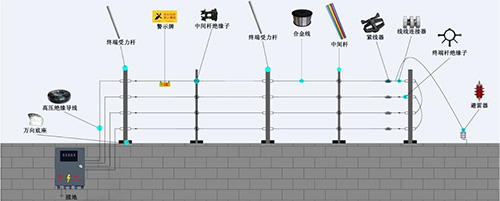

图1.1 脉冲电子围栏示意图

　　二、张力电子围栏

　　张力式电子安全围栏周界报警系统由报警控制器（主机）和电子围栏两部分组成。通过张力探测器连接多种类型的有规则的丝线，将任何企图攀爬、切割线缆的人力、机械力转换成电子信号传送至控制中心。通常控制器安装在室内，前端围栏沿着围墙安装。（如图1.2所示）

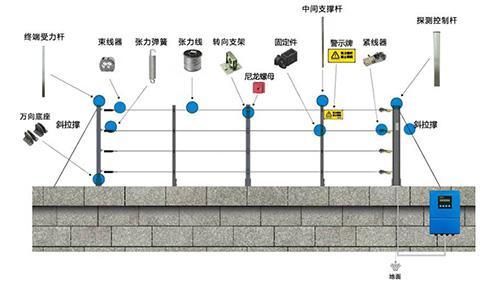

图1.2 张力电子围栏示意图

　　三、振动电子围栏

　　振动电子围栏由振动感应光纤和振动感应器构成。振动光纤的工作原理是发射激光器发出直流单色光波，通过光纤耦合器分别沿正向和反向耦合进入两芯传感的光纤，形成正，反向环路马赫泽德干涉光信号；当光纤受到沿线外界震动干扰后，将会引起光波在光纤传输中相位的变化，形成基于双环马赫泽德干涉的光信号相位调制传感信号，通过光纤稱合器和光环行器传送至光电探测器，检测干涉光信号的光强变化，实现光纤振动报警。通常电缆铺在围墙顶上，或挂在栅栏上，有些还可埋在地下。（如图1.3所示）

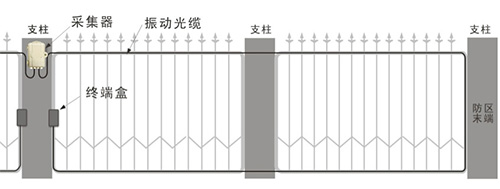

图1.3 振动电子围栏示意图

　　四、红外对射

　　红外对射全名叫“主动红外入侵探测器”(Active infrared intrusion detectors)，其基本的构造包括发射端、接收端、光束强度指示灯、光学透镜等。其侦测原理是利用红外发光二极管发射的红外射线，再经过光学透镜做聚焦处理，使光线传至很远距离，最后光线由接收端的光敏晶体管接收。当有物体挡住发射端发射的红外射线时，由于接收端无法接收到红外线，所以会发出警报。常用于室外围墙报警。（如图1.4所示）

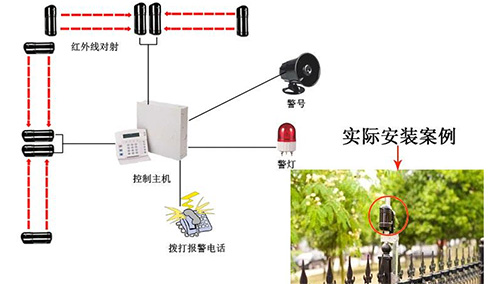

图1.4 红外对射示意图

　　五、泄漏感应电缆

　　泄漏电缆报警系统是由探测器主机和两根专用泄漏电缆两部分组成，泄漏电缆一条做能量发射，一条做能量接收。在敷设的两个泄漏电缆之间形成了一个看不见的柱形电磁场防护区域，当人体和金属体在这个区域移动时，就引起了电磁场扰动而被探测器检测到，产生报警信号。对于非金属体或非人体，比如树枝等，由于对电磁场的干扰极弱，虽然在该防护区域移动，却不能引起电磁场的扰动，因此不会报警。通过对探测器灵敏度的调整，可以将小动物，如小狗、小猫等在防护区域移动的干扰滤掉，达到有效防护的目的。（如图1.5所示）

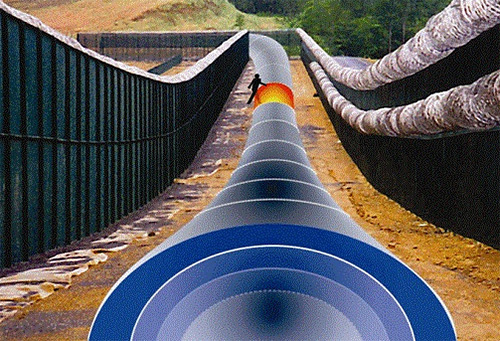

图1.5 泄漏感应电缆示意图

　　对以上几种典型的电子围栏功能进行对比分析，得出表1。

　　表1 电子围栏功能对比表
